Teknik Dasar Setting Mikrotik Untuk Koneksi Internet

Mikrotik sebagai gateway, modem dengan mode bridge, dialing speedy dari mikrotik

IP modem 192.168.1.1/24

Client 192.168.3.x/24 dengan gateway 192.168.3.254

Routerboard yang digunakan disini RB450, tapi tutorial ini juga bisa digunakan untuk RB759, RB750G, RB450G etc

semua setting via GUI-nya winbox, tidak menggunakan terminal console sama sekali

Catatan

Anda harus sudah memiliki file winbox.exe, jika belum bisa anda download disini

disini medem yang dipakai TP-link, untuk modem lain silahkan baca manual modem masing - masing

Jika semua hal diatas sudah anda siap kan dan dimengerti selanjutnya mari kita terjun ke TKP

Pertama ;

hubungkan kabel ADSL ke modem, dan PC anda dengan modem langsung, belum melewati routerboardmikrotik. setting IP PC

anda satu subnet dengan IP default modem ;

IP: 192.168.1.2

netmask : 255.255.255.0

gateway : 192.168.1.1

Kedua ;

buka browser anda dan masukan alamat modem : 192.168.1.1 lalu tekan enter

default username : admin

default password : admin

pilih Quick Start>>Run Wizard

untuk VPI/VCI tergantung daerah anda, biasanya seperti 0/35 atau bisa juga 8/81

sekarang cek status modemnya apakah sudah terkoneksi dengan internet apa belum

kalau belum connected, jangan ke langkah selanjutnya, cek apakah ada yang salah, terutama nilai VPI/VCI nya dan

apakah lampu ADSL nya menyala atu tidak.

Setting mokrotik sebagai gateway

sekarang pasang modem > mokrotik > switch seperti gambar topology jaringan diatas. modem terhubung ke ether 1 mikrotik,

sedangkan switch terhubung ke ether 5.

setting IP PC anda lagi, sekarang IP PC berbeda subnet dengan subnet modem:

IP : 192.168.3.1

netmask : 255.255.255.0

gateway : 192.168.3.254

DNS server : 192.168.3.254

lalu buka winbox anda terus scan mac-addres mikrotik, kemudian login

login : admin no password

pertama kali login, kita remove default configuration



klik remove configuration. router akan disconnected setelah kita remove default confignya. login setelah beberapa saat

menunggu router selesai reboot lalu ubah nama interface agar kita mudah dalam setting

untuk ether 5 kita beri nama ether5-lan

atur IP addres : klik IP >> Addres >> +

hasilnya akan terlihat seperti dibawah ini :

tutup winbox, terus login lagi, kali ini gunakan IP mikrotik, bukan mac-addres lagi, karena koneksi dengan mac-addres

kadang bermasalah.

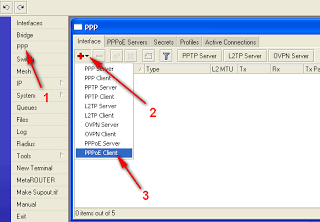

sekarang setting pppoe-client, kita akan dialing speedy melalui mikrotik

name : pppoe-client

interface : ether1-speedy

masukan user name dan password speedy anda lalu apply

mikrotik akan melakukan dialing, jika setingan benar, yser name dan password juga benar, maka beberapa saat status pppoe akan connected



 cek di IP >> Routes, disitu akan satu routes dengan dst. addres 0.0.0.0/0

yang diblok merah adalah IP publik anda, sedang kan yang biru adalah IP gateway yang anda dapat dari speedy

langkah selanjutnya setting DNS, masuk ke IP >> DNS >> Setting



disini contoh memakai DNS google. jangan lupa, allow remote request harus dicentang

lanjut ke masquerade :

buka IP >> Firewall >> NAT

hasilnya seperti berikut :
