Cara Pasang Kabel LAN UTP Straight dan Crossover

Berikut alat alat yang diperlukan untuk pemasangan kabel LAN
1. Kabel LAN UTP isi 8














Untuk harga kabel UTP isi 8 di pasaran sekitar Rp. 2.000/meter -  Rp. 5.000/meter. Jika membeli yang murahan seharga Rp. 2.000/meter bisa berdampak pada koneksi terputus-putus. Jika menggunakan kabel yang berjarak panjang, usahakan menggunakan kualitas yang bagus, seharga kurang lebih Rp. 5.000/meter.


2. Jack RJ45 Connector














Harga untuk 1 buah RJ45 sekitar Rp. 2.500, ada beberapa jenis dan kualitas untuk RJ45, tetapi tetap usahakan beli yang kualitas yang baik agar penyambungan kabel tidak mengalami kendala atau masalah.

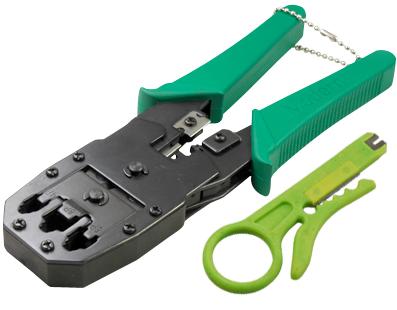

3. Crimping Tools (Tang Crimping)
















Harga tang Crimping berkisar Rp. 35.000 sampai Rp. 50.000 an. Ada berbagai bentuk yang bisa anda pilih dan fungsinya sama saja.

Berikut adalah cara pemasangan

LAN tipe Straight


Ujung kabel pertama       Ujung kabel kedua


Warna kabel untuk LAN straight sama antara ujung satu dan ujung lainnya.


Kemudian untuk kabel LAN tipe Cross



Untuk mempermudah jika sudah terlanjur pasang ujung pertama dengan warna berbeda, lakukan hal berikut pada ujung kedua, berikut perubahan nya. Pin 1 ditukar dengan Pin 3 (jadi Pin 1 dimasukkan ke Pin 3 dan Pin 3 dimasukkan ke Pin 1) dan yang selanjutnya tukarkan pin yang 2 dengan pin 6 (kabel yang seharusnya dimasukkan ke pin 2, masukkan ke pin 6 demikian sebaliknya)

Kesimpulannya

PIN           Unjung 1                         Ujung 2
1               1.putih orange               3.putih hijau
2               2.orange                        6.hijau
3               3.putih hijau                  1.putih orange
4               4.biru                             4.biru
5               5.putih biru                    5.putih biru
6               6.hijau                            2.orange
7               7.putih cokelat               7.putih cokelat
8               8.cokelat                         8.cokelat



Jika Merasa Artikel ini Bermanfaat, Mohon Tinggalkan Komentar Di bawah. Terima Kasih
.
